想在主板開啟Raid模式,走Raid 0 可以依照以下的方法設置。

磁盤陣列卡組成的邏輯硬盤(RADI 0 磁盤組)發出的I/O數據請求被轉化為3項操作,其中的每一項操作都對應於一塊物理硬盤。我們從圖中可以清楚的看到通過建立RAID 0,原先順序的數據請求被分散到所有的三塊硬盤中同時執行。從理論上講,三塊硬盤的並行操作使同一時間內磁盤讀寫速度提升了3倍。 但由於總線帶寬等多種因素的影響,實際的提升速率肯定會低於理論值,但是,大量數據並行傳輸與串行傳輸比較,提速效果顯著顯然毋庸置疑。

下面筆者就具體的介紹一下組建RAID 0系統的方法。

很多學生朋友問,我要組建一個RAID平台都需要哪些東西?其實筆者認為最重要的是購買2塊容量同樣的硬盤,要不拿什麽組啊!其實很多網上介紹組建RAID系統最好用RAID陣列卡卡,但是對於學生朋友而言,更多的開銷會加重負擔,所以我們可以選擇只用主板的SATA口組建,也就是常說的軟RAID。

主板選擇方面也不像從前,目前市面主流的主板幾乎都具備不同等級的RAID模式,而RAID 0模式是最基本的,所以就不必考慮主板因素。有了兩塊同品牌、同容量的硬盤,我們就可以開始組建RAID系統了。

這次 Intel 主板為教學範例

1. 首先進入BIOS系統,在Main菜單中選中Storage Configuration並按Enter進入,將Configure SATA as選成RAID模式。 (請看圖片)


將Configure SATA as選成RAID模式

2. 然後在Advanced菜單中選擇Onboard Devices Configuration選項,將Controller Mode同樣設置成RAID模式,設置完畢。 (請看圖片)

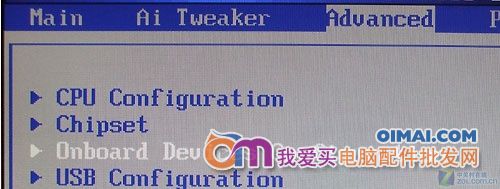

Advanced 高級選項

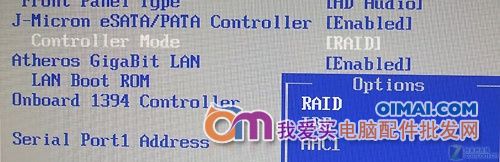

將Controller Mode選項設置為RAID
